متخصص در اتصال OEM / ODM 13 سال
حراجی:
 |
| محل منبع: | چین |
| نام تجاری: | RealRun |
| گواهی: | ISO9001, SGS, Rohs, Reach |
| شماره مدل: | PH2.0 * 2.0-2 * nW |
| مقدار حداقل تعداد سفارش: | قابل توافق |
|---|---|
| قیمت: | Negotiable |
| جزئیات بسته بندی: | CAP + بسته بندی نوار حلقه ای / بسته بندی لوله |
| زمان تحویل: | 3 ~ 7 روز کاری |
| شرایط پرداخت: | L / C ، T / T ، Western Union ، پی پال |
| قابلیت ارائه: | 100000 قطعه در روز |
| رنگ: | سیاه | گام صدا: | 2.0 میلی متر |
|---|---|---|---|
| ارتفاع پلاستیک: | 2.0 میلی متر | مواد عایق: | PBT / PA6T + 30٪ فیبر شیشه ، UL94V-0 |
| مخاطب: | برنج | آبکاری تماس: | طلا / قلع روی نیکل |
| امتیاز فعلی: | 2A | مقاومت در برابر تماس (حداکثر): | حداکثر 20mΩ |
| مقاومت عایق (دقیقه): | 1000MΩ MIN | درجه حرارت پردازش: | 230 ℃ ± 5 ℃ به مدت 10 ثانیه |
| دمای کارکرد: | -40 ℃ تا + 105 | ||
| برجسته: | هدر پین زاویه PBT,هدر پین زاویه راست PA6T,هدر پین دو ردیف 2A |
||
توضیحات محصول:
تولید کنندگان کانکتور ، بیش از 15 سال در تولید کانکتور حرفه ای هستند
ما در زمینه اتصالات الکترونیکی ، مهار سیم های الکترونیکی و توسعه سخت افزار تخصص داریم ، اگر نتوانستید موارد دقیق مورد نیاز خود را پیدا کنید ، لطفاً نقاشی ها یا تصاویر خود را برای ما ارسال کنید ، ما بهترین راه حل را برای شما ارائه می دهیم.

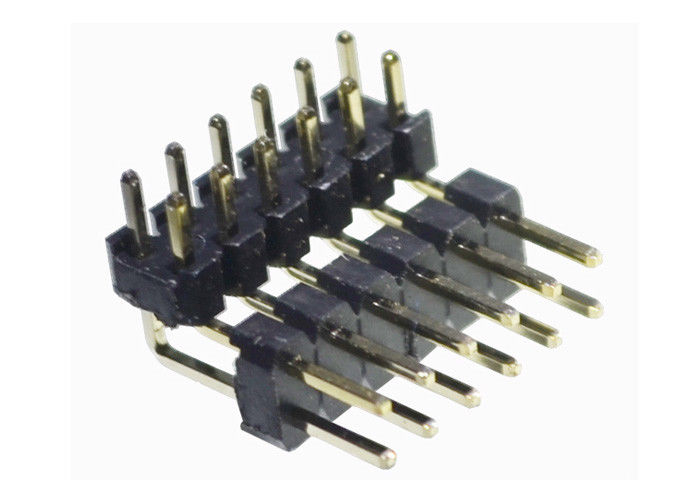

هدر پین نوع زاویه راست پلاستیکی دو ردیف 2.0 میلی متری
ویژگی های محصول: sعملکرد جدول ، مقاومت در برابر درجه حرارت بالا ، هدایت عالی ، انتقال سیگنال پایدار.
مواد محصول: 30 fiber الیاف شیشه ، پلاستیک مقاوم در برابر حرارت بالا ،بسیم راس ، سیم مسی فسفر ، سیم فولادی روکش مس ، سیم مسی خالص ، آبکاری نیکل ، آبکاری نیکل روی سطح.
محدوده کاربرد: tنوع اتصال او به طور گسترده ای در مدار مدار چاپی الکترونیکی ، لوازم الکتریکی و ابزار استفاده می شود.وظیفه آن این است که مدارهای مسدود یا جدا شده در مدار را پر کند و وظیفه انتقال جریان یا انتقال سیگنال را بر عهده بگیرد.این معمولا با نوار گذرگاه برای ایجاد اتصال برد به صفحه ، یا با ترمینال مهار الکترونیکی برای شکل دادن اتصال به صفحه استفاده می شود ، یا می تواند به طور مستقل برای اتصال برد به صفحه استفاده شود.
| نام | اتصال سربرگ Pin / اتصال PCB |
| گام صدا | 2.0 میلی متر |
| ارتفاع پلاستیک | 2.0 میلی متر |
| تایپ کنید | نوع زاویه راست |
| رنگ عایق | مشکی خاکستری |
| اشتعال پذیری عایق | PBT / PA6T + 30٪ فیبر شیشه ، UL 94V-0 |
| رتبه بندی فعلی | 2A |
| مقاومت در برابر تماس (حداکثر) | 20 متر اه |
| مقاومت عایق (دقیقه) | 1000M اهم |
| تماس با مواد | برنجی |
| تماس با آبکاری | طلا / قلع روی نیکل |
| دمای عملیاتی | -40 ℃ تا + 105 |
| دمای پردازش | 230 ℃ ± 5 ℃ به مدت 10 ثانیه |
| بسته بندی | بسته بندی سینی |
| نصب شده / ODM | پذیرفته شده |
| نوع نصب | از طریق سوراخ |
| خاتمه دادن | سفارشی سازی |
| شکل تماس بگیرید | مربع سنجاق |
| پین موجود است | 2 پایه تا 80 پایه |
لطفا در صورت تمایل با ما تماس بگیرید و ما نقشه های مورد نیاز خود را برای شما ارسال خواهیم کرد.
سربرگ Pin
هدر پین ، نوعی اتصال دهنده ، این نوع اتصال به طور گسترده ای در صفحه مدارهای الکترونیکی ، لوازم الکتریکی و ابزار PCB مورد استفاده قرار می گیرد.
وظیفه آن این است که مدارهای مسدود یا جدا شده در مدار را پر کند و وظیفه انتقال جریان یا انتقال سیگنال را بر عهده بگیرد.
این معمولا با نوار گذرگاه برای ایجاد اتصال برد به صفحه ، یا با ترمینال مهار الکترونیکی برای شکل دادن اتصال به صفحه استفاده می شود ، یا می تواند به طور مستقل برای اتصال برد به صفحه استفاده شود.
به دلیل مشخصات مختلف مورد نیاز محصولات مختلف ، انواع و مشخصات بسیاری از اتصالات پین وجود دارد.
با توجه به فاصله ، می توان آن را تقریباً به هفت دسته تقسیم کرد: 5.08 میلی متر ، 3.96 میلی متر ، 2.54 میلی متر ، 2.00 میلی متر ، 1.27 میلی متر ، 1.00 میلی متر و 0.8 میلی متر.
با توجه به تعداد ردیف ها ، پایه های تک ردیف ، پایه های دو ردیف و سه پایه وجود دارد.
با توجه به ساختار شکل ، SMT (افقی / عمودی) ، شیب (مستقیم / منحنی) ، نوع U و غیره وجود دارد.
عمدتا نقش انتقال جریان یا سیگنال را دارد.معمولاً همراه با هدر زن برای ایجاد اتصال برد به صفحه استفاده می شود.
سالات متداول
س: آیا شما شرکت تجاری یا کارخانه ای هستید؟
A: ما کارخانه ای با 15 سال تجربه ساخت رابط هستیم.
س: شرایط پرداخت شما چیست؟
A: 1. شرایط پرداخت می تواند انعطاف پذیر باشد ، به مقدار و محصولات بستگی دارد.
2. معمولاً مشتری جدید ما 100٪ T / T قبل از حمل و نقل یا 30٪ T / T قبل از حمل و نقل را ترجیح می دهیم.
س: آیا می توانم چند نمونه بگیرم؟
پاسخ: بله ، برخی از نمونه ها به صورت رایگان هستند.
س: آیا محصول قبل از تحویل بررسی شده است؟
پاسخ: بله ، ما 100 check بررسی کامل قبل از تحویل داریم.
س: آیا می توانم از کارخانه شما بازدید کنم؟
A: به بازدید خوش آمدید ، به دلیل کنترل حرفه ای ما از طراحی ، تولید تا حمل و نقل ، اطمینان بیشتری به ما خواهید داشت.
