متخصص در اتصال OEM / ODM 13 سال
حراجی:
 |
| محل منبع: | چین |
| نام تجاری: | RealRun |
| گواهی: | ISO9001, SGS, Rohs, Reach |
| شماره مدل: | PH2.0 * 2.0-1 * nU 10U |
| مقدار حداقل تعداد سفارش: | قابل توافق |
|---|---|
| قیمت: | Negotiable |
| جزئیات بسته بندی: | CAP + بسته بندی نوار حلقه ای / بسته بندی لوله |
| زمان تحویل: | 3 ~ 7 روز کاری |
| شرایط پرداخت: | L / C ، T / T ، Western Union ، پی پال |
| قابلیت ارائه: | 100000 قطعه در روز |
| محل مبدا: | گوانگدونگ ، چین | نام تجاری: | RealRun |
|---|---|---|---|
| رنگ: | سیاه | گام صدا: | 2.0 میلی متر |
| ارتفاع پلاستیک: | 2.0 میلی متر | مواد عایق: | فیبر شیشه ای PBT + 30٪ UL94V-0 |
| مخاطب: | برنج | آبکاری تماس: | طلا یا قلع روی نیکل |
| امتیاز فعلی: | 2.0A | مقاومت در برابر تماس (حداکثر): | حداکثر 30mΩ |
| مقاومت عایق (دقیقه): | 1000MΩ MIN | دمای کارکرد: | -40 ℃ تا + 105 |
| برجسته: | اتصال سربرگ پین PBT 2.0 میلی متر,اتصال هدر پین UL94V-0,اتصال هدر 20P U PCB |
||
توضیحات محصول:
تولید کنندگان کانکتور ، بیش از 15 سال در تولید کانکتور حرفه ای هستند
ما در زمینه اتصالات الکترونیکی ، مهار سیم های الکترونیکی و توسعه سخت افزار تخصص داریم ، اگر نتوانستید موارد دقیق مورد نیاز خود را پیدا کنید ، لطفاً نقاشی ها یا تصاویر خود را برای ما ارسال کنید ، ما بهترین راه حل را برای شما ارائه می دهیم.

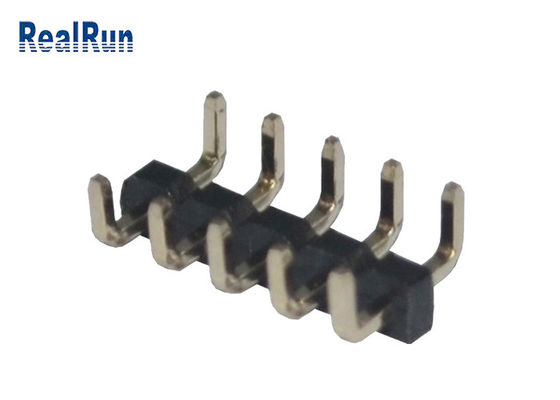

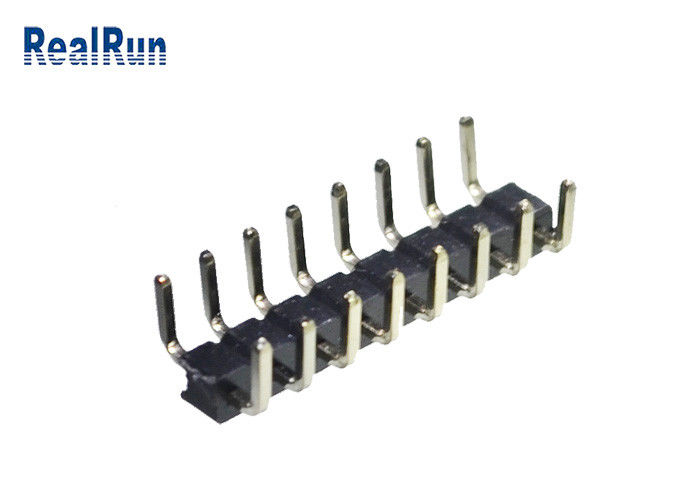

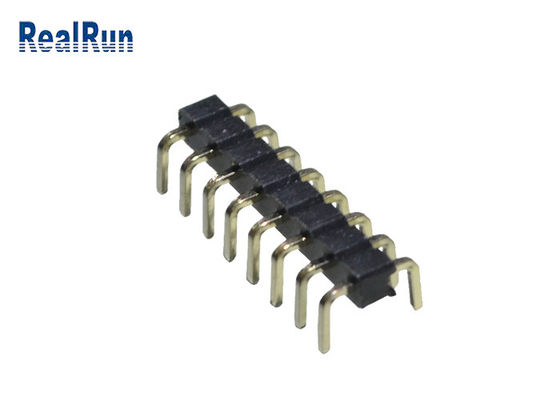

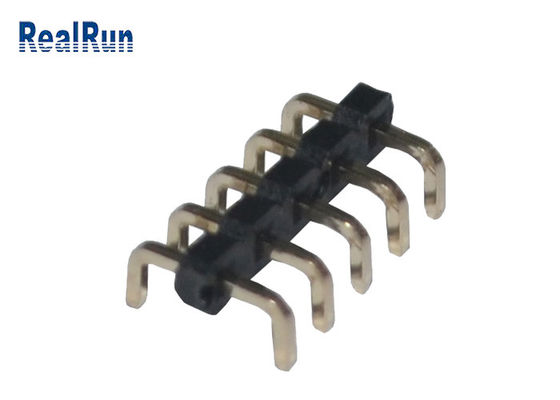

اتصال سربرگ پایانه ای برنجی PBT 2.0mm 5 6 8 10 20 Pin U
ویژگی های محصول: لاستیک و پلاستیک محافظت از تزئینات ، حاوی 30٪ الیاف شیشه ، ضد آتش و مقاوم در برابر دمای بالا ، با مقاومت در برابر اکسیداسیون و پایداری قوی.
عملکرد محصول: اتصال یک صفحه به صفحه به کابل را مانند یک پل کامل کنید تا عملکرد انتقال سیگنال اتصال فعلی حاصل شود.
دامنه کاربرد: به طور گسترده ای در الکترونیک ، لوازم الکتریکی ، ابزارها در اتصال کلی اجزای اصلی جریان یا انتقال سیگنال استفاده می شود.معمولاً با سوکت هدر زنانه ، استفاده از اتصال برد به صفحه است.مدل سودمند با ترمینال سیم کشی الکترونیکی مطابقت دارد تا یک صفحه به اتصال کابل تشکیل شود.
| نام | اتصال سربرگ Pin / اتصال PCB |
| گام صدا | 2.0 میلی متر |
| ارتفاع پلاستیک | 2.0 میلی متر |
| تایپ کنید | نوع U |
| رنگ عایق | مشکی خاکستری |
| اشتعال پذیری عایق | PBT UL 94V-0 |
| رتبه بندی فعلی | 2A |
| مقاومت در برابر تماس (حداکثر) | حداکثر 30 متر اهم |
| مقاومت عایق (دقیقه) | 1000M اهم حداقل |
| تماس با مواد | برنجی |
| تماس با آبکاری | قلع یا طلا روی نیکل |
| مواد عایق | فیبر شیشه ای PBT + 30٪ |
| دمای عملیاتی | -40 ~ 105 |
| بسته بندی | بسته بندی کیسه / نوار و رول + بسته بندی CAP |
| نصب شده / ODM | پذیرفته شده |
| نوع نصب | از طریق سوراخ |
| خاتمه دادن | سفارشی سازی |
| شکل تماس بگیرید | مربع سنجاق |
| پین موجود است | 1 پین 40 پین (سفارشی) |
لطفا در صورت تمایل با ما تماس بگیرید و ما نقشه های مورد نیاز خود را برای شما ارسال خواهیم کرد.
سربرگ Pin
هدر پین ، نوعی اتصال دهنده ، این نوع اتصال به طور گسترده ای در صفحه مدارهای الکترونیکی ، لوازم الکتریکی و ابزار PCB مورد استفاده قرار می گیرد.
وظیفه آن این است که مدارهای مسدود یا جدا شده در مدار را پر کند و وظیفه انتقال جریان یا انتقال سیگنال را بر عهده بگیرد.
این معمولا با نوار باس برای ایجاد اتصال برد به صفحه ، یا با ترمینال مهار الکترونیکی برای شکل دادن اتصال به صفحه استفاده می شود ، یا می تواند به طور مستقل برای اتصال برد به صفحه استفاده شود.
به دلیل مشخصات مختلف مورد نیاز محصولات مختلف ، انواع و مشخصات بسیاری از اتصالات پین وجود دارد.
با توجه به فاصله ، می توان آن را تقریباً به هفت دسته تقسیم کرد: 5.08 میلی متر ، 3.96 میلی متر ، 2.54 میلی متر ، 2.00 میلی متر ، 1.27 میلی متر ، 1.00 میلی متر و 0.8 میلی متر.
با توجه به تعداد ردیف ها ، پایه های تک ردیف ، پایه های دو ردیف و سه پایه وجود دارد.
با توجه به ساختار شکل ، SMT (افقی / عمودی) ، شیب (مستقیم / منحنی) ، نوع U و غیره وجود دارد.
عمدتا نقش انتقال جریان یا سیگنال را دارد.معمولاً همراه با هدر زن برای ایجاد اتصال برد به صفحه استفاده می شود.
طبقه بندی هدر پین
با توجه به گام: 0.8 میلی متر ، 1.0 میلی متر ، 1.27 میلی متر ، 2.0 میلی متر ، 2.54 میلی متر ، 3.96 میلی متر ، 5.08 میلی متر
با توجه به شماره ردیف: تک ردیف ، دو ردیف ، سه ردیف ، چهار ردیف.
با توجه به شکل ترمینال: نوع U ، نوع Y ، نوع O.
با توجه به تعداد پلاستیک: پلاستیک تک ، پلاستیک دو ، سه پلاستیک.
با توجه به ساختار: نوع DIP ، نوع زاویه راست ، نوع افقی SMD ، عمودی SMT / SMD ، نوع U.
