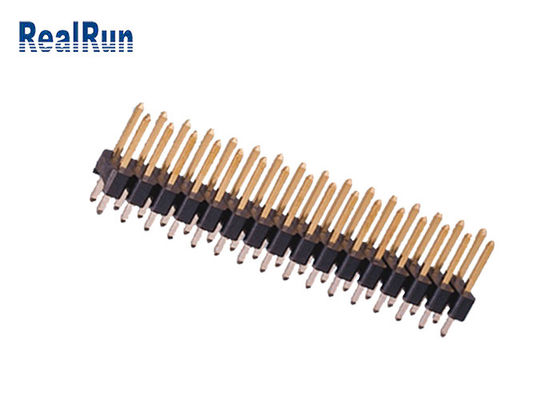

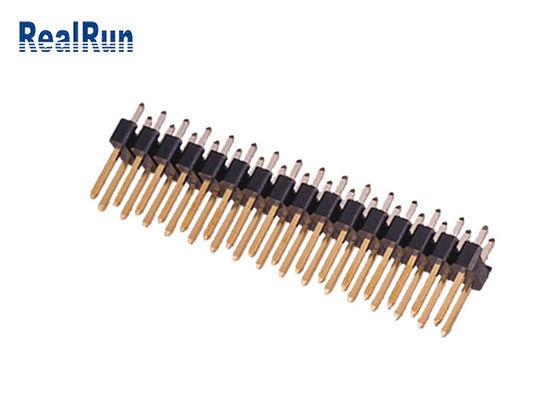

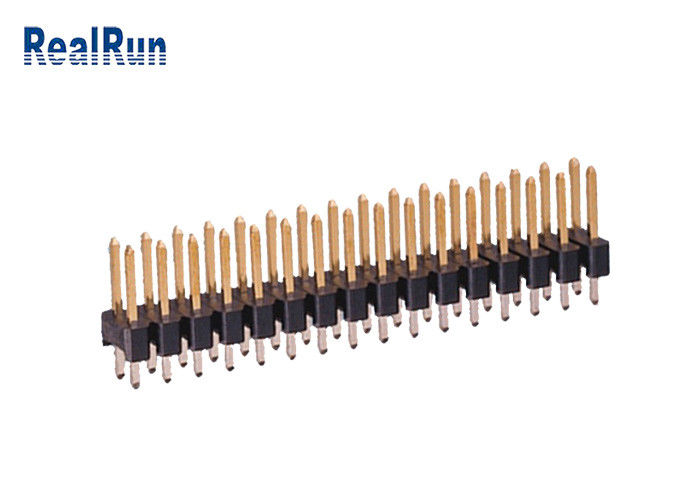

برنج PA6T 180 ° Straight Pin Header Connector 2.54mm UL94V-0 Double Row

توضیحات محصول:
تولید کنندگان اتصالات ، حرفه ای در تولید اتصال دهنده برای بیش از 15 سال
ما در زمینه اتصالات الکترونیکی ، مهار سیم های الکترونیکی و توسعه سخت افزار تخصص داریم ، اگر نتوانستید موارد مورد نیاز خود را پیدا کنید ، لطفاً نقشه ها یا تصاویر خود را برای ما ارسال کنید ، ما بهترین راه حل را برای شما ارائه می دهیم.

2.54Mm دو ردیف اتصال دهنده طلا و قلع 180 درجه مستقیم نوار هدر پین

مشخصات محصول:معمولاً همراه با هدر زن برای ایجاد اتصال از هیئت مدیره به هیئت مدیره استفاده می شود.یا به همراه ترمینال مهار الکترونیکی برای اتصال برد به کابل استفاده می شود.همچنین می تواند به طور مستقل برای اتصال برد به برد استفاده شود.

عملکرد محصول:وظیفه آن این است که به عنوان پلی بین مدارهای مسدود یا جدا شده در مدار عمل کرده و وظیفه انتقال جریان یا سیگنال را بر عهده بگیرد.

دامنه کاربرد: در صفحه نمایش ، دوربین دیجیتال ، MP3 ، MP4 ، PDA ، رایانه ، مادربردهای رایانه ، دیسک ذخیره تلفن همراه ، کارت خوان ، محصولات امنیتی ، متر برق ، تلفن بی سیم ، تلفن همراه ، اینترفون ، کلیدهای کنترل برنامه ، ماژول نمایش VCD ، DVD ، LCM/LED ، اسباب بازی های الکترونیکی ، لوازم خانگی و غیره. مطمئن ترین اتصال را برای صفحه به بشقاب و خط به بشقاب ارائه دهید.

لطفا در صورت تمایل با ما تماس بگیرید و ما نقشه های مورد نیاز خود را برای شما ارسال می کنیم:

هدر پین چیست؟

1. هدر پین کانکتور جهانی نامیده می شود.بر اساس طرح های مختلف برای PCB ، آنها اتصالات مختلف زمین را برای ملاقات انتخاب می کنند.

2. هدر پین 0.8 میلی متر/1.0 میلی متر/1.27 میلی متر/2.00 میلی متر/2.54 میلی متر محصولات موجود در شرکت ما هستند.اگر به سربرگ مخصوصی نیاز دارید که استاندارد استاندارد نمی تواند آن را برآورده کند ، ایمیل بزنید یا با تیم فروش ما تماس بگیرید.

3. عموماً از هدرهای پین با سرصفحه های زن مناسب برای تکمیل ماژول های ایجاد شده در صنعت الکترونیک استفاده می شود.

4- در مورد خواص الکتریکی و مکانیکی هدر پین ، همان گام عملکرد یکسانی دارد ، که ما به وضوح در برگه اطلاعات خود نشان داده ایم.

5. یکی دیگر از تغییرات متداول در هدر پین ، نسخه "پین ماشین" نامیده می شود.نسخه معمولی از ورق فلزی مهر شده و تا شده تشکیل شده است ، اتصالات پین ماشین با استفاده از فلز به شکل دلخواه ، که قوی تر است ، با اتصال بهتر و طول عمر بیشتر ، گران می شود.هنوز هم بیشتر و بیشتر مشتریان صنعت خودرو و پزشکی برای بهبود پایداری اتصال ، پین دستگاه را انتخاب می کنند.

دسته بندی

1. با توجه به فاصله: 0.8 ، 1.0 ، 1.27 ، 2.0 ، 2.54 ، 3.96 ، 5.08 میلی متر ؛

2. با توجه به ارتفاع و مقدار پلاستیک (مانند پلاستیک تک ، دو پلاستیک ، سه پلاستیک و ...).

3. با توجه به تعداد ردیف ها به یک ردیف ، دو ردیف ، سه ردیف و چهار ردیف تقسیم می شود.در حال حاضر ، حداکثر چهار ردیف وجود دارد.

4. با توجه به نحوه نصب طرح ، عمدتا به 180 درجه ، 90 درجه ، SMT (SMT سوار عمودی ، SMT افقی و SMT زاویه راست) تقسیم می شود.

5. با توجه به اینکه آیا باید افزایش یابد و آیا باید با ستون های موقعیت تقسیم شود ، دو نوع ستون موقعیت یابی وجود دارد: یکی ستون موقعیت یابی داخلی ، دیگری ستون موقعیت یابی گوش.

6. تعداد بخیه ها: 02 تا 80 ؛02 تا 100 ؛

7. بسته بندی: کیسه ، کیسه رول ، فله ، لوله ، CAP/Mylar + بسته بندی نوار حلقه ؛

8. درمان سطح: آبکاری 1u/3u/5u/10u و حتی بیشتر ، طلا ضخیم ، آبکاری قلع ، آبکاری نیکل (1u = 1uinch = 1/39.37μm) ؛

9. مواد:

9-1: قسمت پایانی: برنج یا فسفر برنز ؛

9-2: قسمت عایق: PBT ، PA46 ، PA6T ، PA66 ، PA9T ، LCP پلاستیک UL94V-0 (UL94 استاندارد ، V-0 درجه آتش سوزی است) ؛
