متخصص در اتصال OEM / ODM 13 سال
حراجی:
 |
| محل منبع: | چین |
| نام تجاری: | RealRun |
| گواهی: | ISO9001, SGS, Rohs, Reach |
| شماره مدل: | BH1.27*4.9-nT 40T |
| مقدار حداقل تعداد سفارش: | قابل مذاکره |
|---|---|
| قیمت: | Negotiable |
| جزئیات بسته بندی: | CAP + بسته بندی نوار حلقه ای / بسته بندی لوله |
| زمان تحویل: | 3 ~ 7 روز کاری |
| شرایط پرداخت: | L / C ، T / T ، Western Union ، پی پال |
| قابلیت ارائه: | 100000 قطعه در روز |
| محل مبدا: | گوانگدونگ، چین | نام تجاری: | RealRun |
|---|---|---|---|
| رنگ: | سیاه | گام صدا: | 1.27 میلی متر |
| ارتفاع پلاستیک: | 4.9 میلی متر | مواد عایق: | PA6T + 30٪ فیبر شیشه ای، UL94V-0 |
| مخاطب: | برنجی | آبکاری تماسی: | طلا یا قلع روی نیکل |
| رتبه بندی فعلی: | 1A | مقاومت تماس (حداکثر): | حداکثر 30mΩ در DC2A |
| مقاومت عایق (دقیقه): | حداقل 1000MΩ | دمای عملیاتی: | -40 تا +105 درجه سانتیگراد |
| دمای پردازش: | 260 درجه به مدت 10 ثانیه | ||
| برجسته: | اتصال PA6T Header Idc,اتصال دهنده LCP Header Idc,اتصال دهنده هدر دو ردیف DC2A |
||
توضیحات محصول:
تولید کنندگان اتصال دهنده، حرفه ای در تولید کانکتور برای بیش از 15 سال
ما در اتصالات الکترونیکی، مهار سیم های الکترونیکی و توسعه سخت افزار تخصص داریم، اگر نتوانستید موارد دقیق مورد نیاز خود را پیدا کنید، لطفاً نقشه ها یا تصاویر خود را برای ما ارسال کنید، ما بهترین راه حل را برای شما ارائه خواهیم داد.

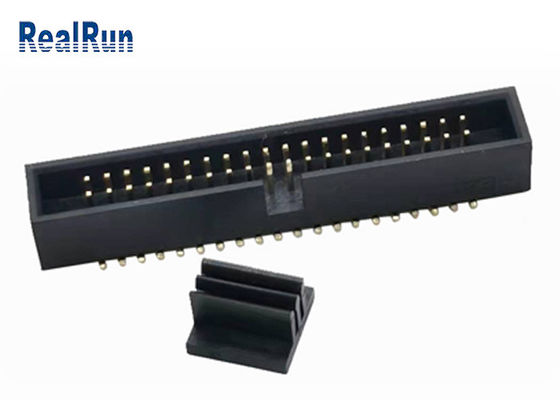

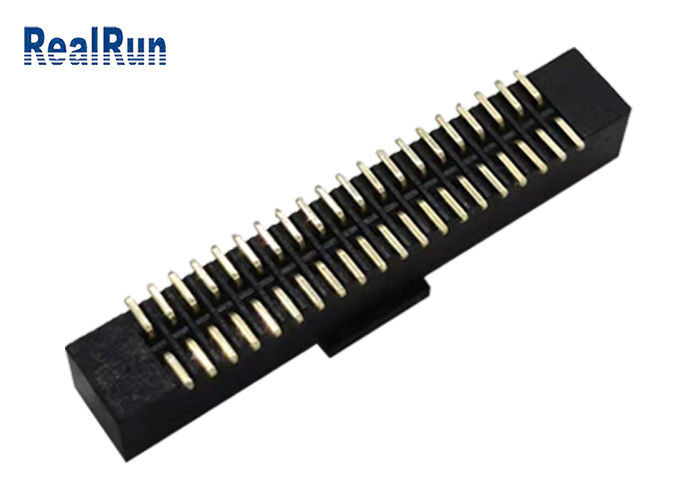

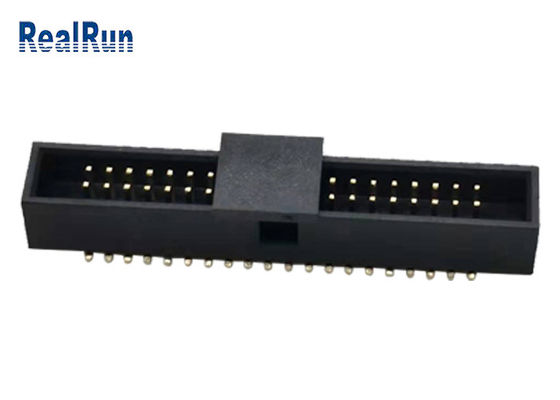

PA6T 1.27 Dual Row SMD Pin Box Header Idc Connector Male 40Pin with Cap
| نام | کانکتور هدر جعبه/کانکتور PCB |
| گام صدا | 1.27 میلی متر |
| ارتفاع پلاستیک | 4.9 میلی متر |
| تایپ کنید | نوع SMD |
| رنگ مقره | مشکی خاکستری |
| اشتعال پذیری مقره | PA6T + 30٪ فیبر شیشه ای، UL94V-0 |
| رتبه بندی فعلی | 1 A |
| مقاومت تماس (حداکثر) | حداکثر 30 متر اهم |
| مقاومت عایق (دقیقه) | 1000M اهم حداقل |
| تماس با مواد | برنج |
| تماس با آبکاری | قلع یا طلا روی نیکل |
| مواد عایق | PA6T/LCP |
| دمای عملیات | -40 ~ 105 ℃ |
| بسته بندی | بسته بندی کیسه / سینی / نوار و حلقه + بسته بندی CAP |
| OEM/ODM | پذیرفته شده |
| نوع نصب | لحیم کاری SMD |
| خاتمه دادن | سفارشی سازی |
| شکل تماس | پین مربع |
| پین موجود است | 2Pin~80Pin (سفارشی) |
لطفا با ما تماس بگیرید و ما نقشه های مورد نیاز خود را برای شما ارسال خواهیم کرد.
شرح
1. کانکتور هدر جعبه معمولاً از سوکت پلاستیکی مربعی و چندین پین مربعی که به ترتیب مرتب شده اند تشکیل شده است.تفاوت کانکتور ساده گاو و کانکتور شاخ گاو در این است که بوق ساده گاو گیره های دو طرف را جدا کرده است.
2. کانکتور هدر جعبه روی PCB جوش داده می شود، کابل IDC را با مشخصات مربوطه متصل می کند و سپس حالت اتصال مدار را که طراح باید با مدارهای دیگر به دست آورد، تشکیل می دهد.
3. معمولا برای انتقال سیگنال های کنترلی و جریان ضعیف استفاده می شود.
سوالات متداول
Q1.آیا می توانم یک سفارش نمونه برای Connector داشته باشم؟
